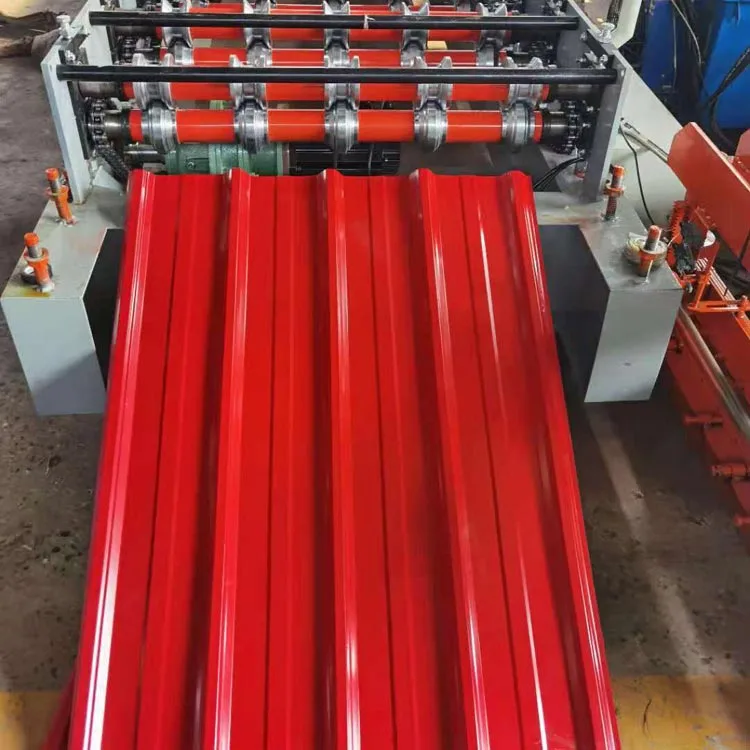

Yhden levyn värillinen teräsrullan muodostuslinja

Tuotteen esittely

Single Plate Color Steel Roll Forming Line on suunniteltu muotoilemaan valmiiksi maalattuja teräskeloja. Se muodostaa niistä mukautettuja katto- ja seinäpaneeleja. Se yhdistää mekaanisen muotoilun, sähköisen ohjauksen ja hydraulisen leikkauksen. Kaikki järjestelmät on integroitu yhdeksi, kompakti tuotantolinja. Tämä integroitu, kompakti rakenne varmistaa, että jokainen valmis arkki vastaa tarkat mitat standardien mukainen, sileä pinta ja yhtenäinen ulkonäkö.

Tuotantolinja koostuu useista keskeisistä osista: kelauslaite, syöttöohjain, rullanmuovausjärjestelmä, hydraulinen leikkaus yksikkö, ohjausjärjestelmä ja tyhjennyspöytä. Sen ydin käyttää erittäin tarkkoja muotoiluteloja ja luotettavaa voimansiirtoa Tämä järjestelmä takaa vakaan, jatkuvan toiminnan ja on helposti säädettävissä eri profiileille ilman monimutkainen asennus. Sen joustavuus tekee siitä täydellisen sekä suuriin projekteihin että tilausvalmistukseen.

Toiminnot ja sovellukset

Single Plate Color Steel Roll Forming Line -linjaa käytetään laajasti useilla teollisuudenaloilla:

Rakennusalalla tätä konetta käytetään olennaisten komponenttien, kuten kattojen, valmistukseen levyt, seinäverhouspaneelit ja kattolaudat. Se on myös ihanteellinen koristeellisten julkisivujen luomiseen erilaisiin kohteisiin rakenteet, mukaan lukien teollisuuslaitokset, varastot ja liikerakennukset.

Asuinrakennus: Ihanteellinen kevyille teräsrakenteille, autotalleille ja elementtitaloille.

Infrastruktuuriprojektit: Soveltuu lentoasemille, rautatieasemille, messukeskuksille ja stadionien kattoon.

Maataloustilat: Käytetään navoissa, aitoissa ja kylmävarastoissa, joissa tarvitaan paneeleja.

Mitkä ovat tämän tuotteen edut ja ominaisuudet?

Korkean tarkkuuden muotoilu

Jokainen rulla ja akseli on CNC-koneistettu tiukasti toleranssivalvonnalla. Tuloksena on tarkka muotoilu ja sileä pinnan laatu ilman naarmuja.

Kestävä rakenne

Koneen runko on valmistettu korkealaatuisesta teräksestä. Sen hitsit ovat poikkeuksellisen vahvoja, mikä tehokkaasti estää muodonmuutoksia. Telat on valmistettu lujasta teräksestä, kuten Cr12 tai GCr15. He käyvät läpi lämpöä käsittely varmistaa pitkän kestävyyden.

Yksinkertainen käyttö

Järjestelmä käyttää PLC-ohjausta kosketusnäytöllä. Käyttäjät syöttävät vain leikkausparametrit. Kone siis käsittelee automaattisesti muotoilun ja leikkaamisen, mikä vähentää huomattavasti manuaalista työtä.

Matala melu ja vakaa suorituskyky

Single Plate Color Steel Roll Forming Line käyttää ketju- tai vaihteistovaihteistoa. Tämä muotoilu takaa sileyden liikettä ja vähentää tärinää. Lisäksi kaikki laakerit ja liikkuvat osat on kohdistettu tarkasti. Tuo linjaus ylläpitää hiljaista toimintaa tuotannon aikana.

Hydraulinen leikkausjärjestelmä

Hydraulinen leikkauslaite leikkaa puhtaat ja tarkat. Se estää levyn reunojen muodonmuutoksia. The terät on valmistettu korkealaatuisesta muottiteräksestä, mikä pidentää merkittävästi niiden käyttöikää.

Energiatehokkuus

Optimoitu käyttöjärjestelmämme vähentää virrankulutusta ja kehittyneet algoritmit vähentävät tyhjäkäyntiä. Tämä säästää suoraan energia- ja ylläpitokuluistasi.

Helppo huolto

Sen modulaarinen rakenne yksinkertaistaa sekä osien vaihtoa että järjestelmän säätöjä. Samalla rutiinivoitelu ja huolto onnistuu helposti ilman purkamista.

Tekniset parametrit

Kohteen kuvaus

Materiaali Tyyppi Väripinnoitettu teräs, galvanoitu teräs, alumiini-sinkkilevy
Materiaalin paksuus 0,3 – 0,8 mm
Materiaalin leveys 1000 – 1250 mm (muokattavissa)
Muovausnopeus 10 – 20 m/min
Rullaasemat 13 - 20 ryhmää (profiilista riippuen)
Telan materiaali Korkealaatuinen teräs (Cr12 / GCr15) kovakromipinnoituksella
Akselin halkaisija 70 – 80 mm
Päämoottorin teho 5,5 – 7,5 kW
Hydraulinen leikkausteho 4 kW
Ohjausjärjestelmä PLC kosketusnäytöllä (Delta / Siemens / Schneider valinnainen)
Leikkaustyyppi Hydraulinen jälkileikkaus, automaattinen pituuden säätö
Mitat (P×L×K) Noin. 8,5 m × 1,6 m × 1,5 m
Kokonaispaino noin 5,5 tonnia
Jännite 380 V, 50 Hz, 3-vaihe (saatavana räätälöitynä)

Tuotetiedot

1. Decoiler

Järjestelmässä käytetään manuaalista tai hydraulista kelauslaitetta. Se pitää ja purkaa teräslevyn. Tämä tarjoaa vakaan syöttö ja estää kelan vaurioitumisen käytön aikana.

2. Ruokinta- ja ohjausjärjestelmä

Varustettu tarkkuuskohdistuslaitteella varmistaaksesi, että materiaali menee oikein teloihin. Säädettävä puoli ohjaimet estävät arkin poikkeaman ja parantavat muotoilutarkkuutta.

3. Rullamuovausjärjestelmä

Single Plate Color Steel Roll Forming Line -linjan sydän on sen rullamuovausjärjestelmä. Tämä prosessi on suoritettu vaihe vaiheittain lopullisen profiilin luomiseksi. Jokainen asema on täydellisesti linjassa seuraavan kanssa. Ne ylläpitävät tasaista painetta kaikkialla. Tämä varmistaa täydellisen tuotteen ilman vääristymiä.

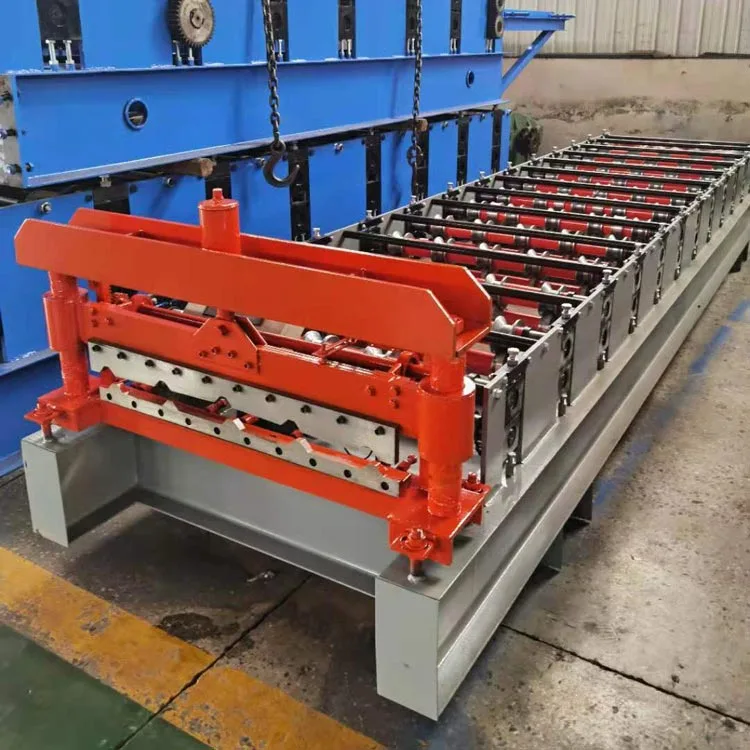

4. Hydraulinen leikkuuyksikkö

Muotoilun jälkeen paneelit leikataan automaattisesti esiasetettuun pituuteen. Hydrauliterä liikkuu nopeasti ja tarkasti varmistaen siistin reunan. Leikkuukehys on valmistettu kiinteästä teräksestä, mikä takaa pitkän aikavälin vakauden.

5. Ohjausjärjestelmä

Käyttäjät käyttävät intuitiivista PLC-kosketusnäyttöä tärkeimpien parametrien, kuten pituuden, määrän ja leikkausviiveen, asettamiseen.

6. Tulostaulukko

Valmiit paneelit liukuvat loppupöydälle, valmiina pakattavaksi. Käsitelty pinta suojaa niitä naarmuilta ja taivutus.

Suorituskyvyn ja laadunvarmistus

Teemme jokaiselle yksikölle tiukat toimitusta edeltävät testit. Ensin jokaiselle koneelle suoritetaan sarja testejä, mukaan lukien tarkkuustarkastukset ja hydrauliset tarkastukset. Teknikkomme kalibroivat sitten kaikki sähköjärjestelmät vakaan suorituskyvyn takaamiseksi. Ne varmistavat myös, että kaikki liikkuvat osat on voideltu perusteellisesti. Jokainen kone on sertifioitu kansainvälisten standardien mukaiseksi ennen toimitusta. Voimme myös räätälöidä laitteet tarpeidesi mukaan.

Pakkaus ja toimitus

Jokainen kone käy läpi tiukat ennen toimitusta koskevat testit. Tämä sisältää tarkkuustarkastukset ja hydraulijärjestelmän tarkastukset. Kaikki sähkö- ja ohjausjärjestelmät on kalibroitu. Tämä varmistaa vakaan toiminnan. Mekaaniset osat ovat voideltu ja säädetty optimaaliseen kuntoon. Jokainen tuote täyttää kansainväliset standardit. Tarjoamme myös räätälöintiä vastaamaan erityisvaatimuksiasi.

Huoltopalvelu

Tarjoamme täyden teknisen tuen. Tähän sisältyy asennusopastus ja käyttäjäkoulutus. Saat myös elinikäinen huoltokonsultointi. Olemme valmiita lähettämään insinöörejä ulkomaille tukea varten. Pitkäaikaiset asiakkaat saavat varaosia osat omakustannushintaan. Välitöntä apua varten verkkopalvelumme tarjoaa nopean ratkaisun kaikkiin ongelmiin.

Single Plate Color Steel Roll Forming Line on luotettava ja tehokas ratkaisu. Se on suunniteltu katto- ja seinäpaneelien valmistajat. Sen tekniikka takaa luotettavan ohjauksen ja vahvan rakenteen. Tämä yhdistelmä tarjoaa tasaisen suorituskyvyn ja korkealaatuisia tuotteita. Kone on kustannustehokas ja mukautuva. Se sopii täydellisesti pieniin työpajoihin ja suuriin tuotantolinjoihin. Yrityksille, jotka etsivät kestäviä, tehokkaita ja helppohoitoiset laitteet, se on ihanteellinen valinta nykyaikaiseen rakentamiseen.
