CZ Purlin kone

Tuotteen kuvaus

Kun kyseessä on suuren volyymin terästuotanto,Parfuon suosituin tuotemerkkiCZ RullamuovauskoneElectric Mold Change -toiminnolla, joka tarjoaa saumattoman sekoituksen nopeutta ja rakenteellista eheyttä. Nykyaikaisessa rakennusmaisemassa aika on lopullinen valuutta. Perinteiset manuaaliset säädöt C- ja Z-orreiden tuotannossa eivät ole enää kannattavia kilpailukykyisille yrityksille. Tässä on edistyneemmeCZ RullamuovauskoneElectric Mold Change -toiminnolla astuu sisään ja muuntaa tuntimääräiset asennusajat vain sekunneiksi automatisoiduksi tarkkuudella.

Tuotteen tekniset tiedot:

Sovellettavat materiaalit: Q235 Kuumavalssattu nauhateräs tai kuumavalssattu sinkitty nauhateräs (1,5-3,0 mm)

Suorituskykyparametrit

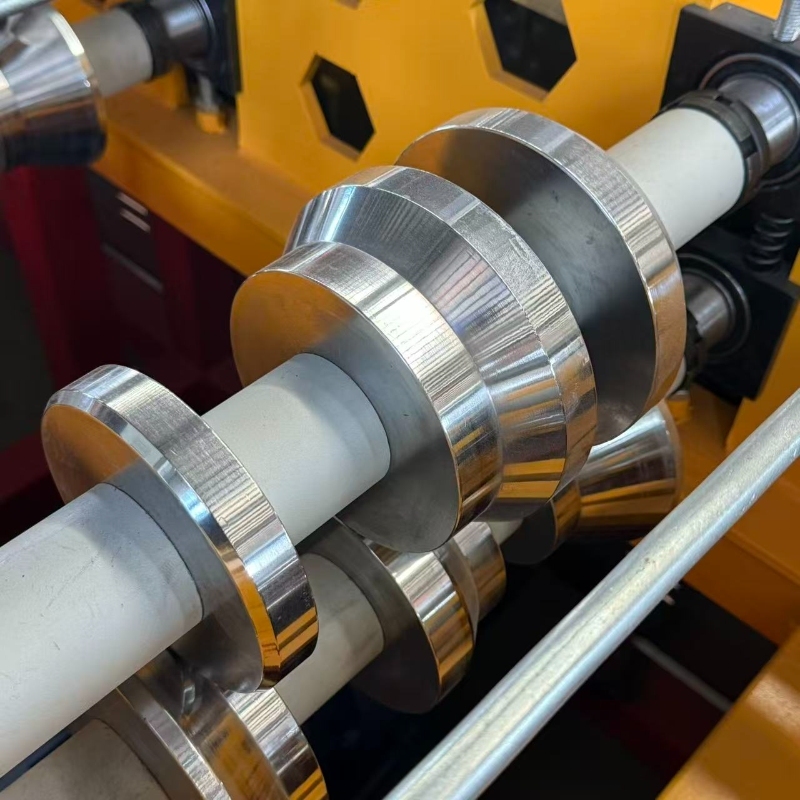

Rullan materiaali:

1. Päärullat: GCr15 laakeriteräs

Ylimääräiset sivurullat: Cr12 teräs

Käsittelytekniikka:Takominen karkaisu + karkea sorvaus + karkaisukäsittely (HRC58-60) + CNC viimeistelysorvaus, jota seuraa kiillotus ja kova kromaus

2.Pääakseli:

Materiaali:Moottorin vetoakseli: 40Cr Teräs; Muut rulla-akselit: 45# terästä

Käsittelytekniikka:Karkaisu ja karkaisukäsittely (HB210-230) + karkea sorvaus + lieriömäinen hionta + pinnan kiillotus ja kova kromipinnoitus

Pääkoneen muodostaminen

Ruokinta: Ohjausakseli + ohjauspyörä

Vaaitus:3 ylätelaa + 4 alarullaa + kaksivaiheinen syöttö

Materiaali:45# Teräs

Käsittelytekniikka:Karkea sorvaus + suurtaajuuslämpökäsittely (HRC50-55) + lieriömäinen viimeistelyhionta + pinnan kiillotus ja kova kromipinnoitus

Päämuodostus:18 muodostusasemaa

Varustettu 13 sarjalla vaihdettavia CZ-moduuleja. Vaihto voidaan suorittaa kääntämällä 180 astetta ja spesifikaatiokokoa voidaan säätää sähköpainikkeilla.

Kylkiluiden puristus:In-line Suora Rib

Oikaisu:10-telan CZ-spesifinen kaksiakselinen oikaisu + 4-telan kaksiakselinen oikaisu, yhteensä kaksi oikaisuyksikköä

Ruokinta:Varustettu vaihteistolla, jota käyttävät ylä- ja alavaihteet

Lävistys:Yksireikäinen ja kaksireikäinen lävistys muotoilun jälkeen

Valinnainen pyöreillä rei'illä (Φ14mm, Φ16mm) ja soikeilla rei'illä (28×16mm, 28×14mm)

Leikkaus:Portaaton leikkausjärjestelmä muotoilun jälkeen, ei työkalun vaihtoa tarvita leikkausta varten, manuaalinen muotinvaihto

Leikkurin materiaali:Cr12 terästä

Ohjausjärjestelmä

Pääohjauskaappi:1 yksikkö (Aviation Plug)
Muotinvaihtomenetelmä:Sähköinen muotinvaihto (kolme muotinvaihtomoottoria: 0,75 KW × 3)
Muotinvaihdon jakelulaatikko:1 yksikkö (asennettu rungon keskelle)
Ulkoinen ohjain:1 yksikkö (helpottaa eteenpäin- ja taaksepäinliikkeen ohjausta tuotannon ja käyttöönoton aikana)

Hydraulijärjestelmä

Hydraulimoottori:Ulkoinen viiden tähden männän kiertokangen tyyppi (Ningbo Hanzhu)
Hydrauliasema:
Hydrauliaseman teho:22 kW
Öljysäiliön tilavuus:500L IV. Uncoilerl-kuormitus: 5T
Kiristysmenetelmä:Käsin kampitettu, neljän lenkin keskikiristys ulospäin
Jarru:Karan kaksoiskiristys

Materiaalin tukipöytä

• Materiaalin tukipituus:3m, 2 kpl
• Tukimenetelmä:Runko hitsattu kanavateräksellä ja kulmateräksellä, pintaan asennetut rullat

Miksi valita Parfun sähköinen muotinvaihtojärjestelmä?

Parfu-järjestelmän ydinetu on sen älykäs integrointi. Toisin kuin perinteiset koneet, jotka vaativat telojen manuaalista purkamista, CZ-rullamuovauskoneemme, jossa on sähköinen muotinvaihto, käyttää PLC-ohjattua moottorijärjestelmää muovaustyökalujen pyörittämiseen ja säätämiseen.

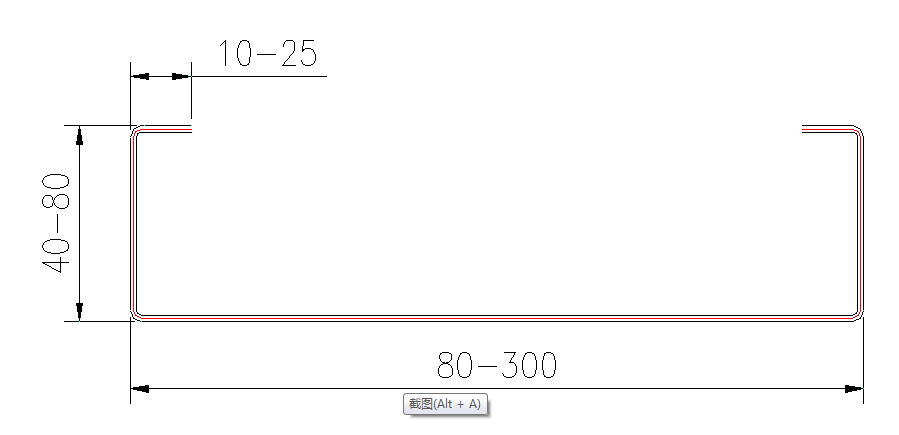

Nopea vaihto: Siirtyminen C- ja Z-profiilien tai eri kokojen välillä (100–300 mm) nostamatta yhtäkään avainta.
Verraton tarkkuus: Sähkökäyttö varmistaa, että jokainen säätö kalibroidaan millimetrin tarkkuudella, mikä vähentää materiaalihukkaa.
Käyttäjän turvallisuus: Automatisoimalla muotinvaihdon minimoit raskaan käsin nostamisen aiheuttamien työtapaturmien riskin.

Toimialan näkemys: MeidänCZ Purlin rullamuovauskones on suunniteltu käsittelemään korkean vetolujuuden sinkittyä terästä, mikä varmistaa, että tuotantosi täyttää kansainväliset rakennusstandardit joka kerta.
